Ultra ixcham IQ modulyatorining bias kontrolleri Avtomatik bias kontrolleri
Xususiyat
• IQ modulyatorlari uchun uchta tarafkashlikni taqdim etadi. Modulyatsiya formatidan mustaqil:
•QPSK, QAM, OFDM, SSB tasdiqlangan
• Ulang va ishga tushiring:
Qo'lda kalibrlash shart emas Hammasi avtomatik
•I, Q qo'llari: Peak va Null rejimlarida boshqaruv Yuqori yo'qotish nisbati: maksimal 50dB 1
•P qo'li: Q+ va Q- rejimlarida boshqaruv Aniqlik: ± 2◦
• Past profil: 40 mm (kenglik) × 28 mm (chuqurlik) × 8 mm (balandlik)
•Yuqori barqarorlik: to'liq raqamli amalga oshirish Foydalanish oson:
• Mini jumper bilan qo'lda boshqarish UART2 orqali moslashuvchan OEM operatsiyalari
• Tarafkashlik kuchlanishini ta'minlashning ikkita rejimi: a. Avtomatik tarafkashlikni boshqarish b. Foydalanuvchi tomonidan belgilangan tarafkashlik kuchlanishi
Ilova
•LiNbO3 va boshqa IQmodulyatorlari
•QPSK, QAM, OFDM, SSB va boshqalar
• Kogerent uzatish
Ishlash
1-rasm. Yulduz turkumi (boshqaruvchisiz)
2-rasm. QPSK yulduz turkumi (kontroller bilan)

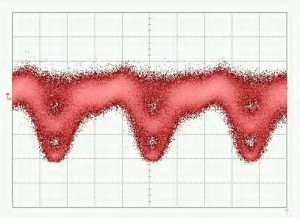

3-rasm. QPSK-Ko'z naqshlari
5-rasm. 16-QAM yulduz turkumi naqshlari
4-rasm. QPSK spektri
6-rasm. 16-QAM spektri
Texnik xususiyatlar
| Parametr | Min | Turi | Maks | Birlik |
| Nazorat samaradorligi | ||||
| I, Q qo'llari boshqariladiNull (Minimal) yokiEng yuqori (maksimal) nuqta | ||||
| Yo'qolib ketish nisbati | MER1 | 50 | dB | |
| P qo'li boshqariladiQ+(o'ngda) kvadratura) yokiQ-( chapga kvadratura) nuqta | ||||
| Quaddagi aniqlik | −2 | +2 | daraja2 | |
| Stabilizatsiya vaqti | 15 | 20 | 25 | s |
| Elektr | ||||
| Musbat quvvat kuchlanishi | +14.5 | +15 | +15.5 | V |
| Ijobiy quvvat oqimi | 20 | 30 | mA | |
| Salbiy quvvat kuchlanishi | -15.5 | -15 | -14.5 | V |
| Salbiy quvvat oqimi | 8 | 15 | mA | |
| Chiqish kuchlanish diapazoni | -14.5 | +14.5 | V | |
| Dither amplitudasi | 1%Vπ | V | ||
| Optik | ||||
| Kirish optik quvvati3 | -30 | -8 | dBm | |
| Kirish to'lqin uzunligi | 1100 | 1650-yil | nm | |
1. MER Modulyatorning yo'q bo'lib ketish nisbatini anglatadi. Erishilgan yo'q bo'lib ketish nisbati odatda modulyator ma'lumotlar jadvalida ko'rsatilgan modulyatorning yo'q bo'lib ketish nisbatidir.
2. Iltimos, shuni yodda tutingki, kirish optik quvvati tanlangan og'ish nuqtasidagi optik quvvatga mos kelmaydi. Bu og'ish kuchlanishi −Vπ dan +Vπ gacha bo'lganida modulyator kontrollerga eksport qila oladigan maksimal optik quvvatni anglatadi.
Foydalanuvchi interfeysi
5-rasm. Yig'ish
| Guruh | Operatsiya | Tushuntirish |
| Qayta tiklash | Jumperni joylashtiring va 1 soniyadan keyin tortib oling | Tekshirish moslamasini qayta o'rnatish |
| Quvvat | Tarafkashlik boshqaruvchisi uchun quvvat manbai | V- quvvat manbaining salbiy elektrodini ulaydi |
| V+ quvvat manbaining musbat elektrodini ulaydi | ||
| O'rta port yer elektrodiga ulanadi | ||
| Qutb1 | PLRI: Jumperni joylashtiring yoki tortib oling | jumper yo'q: Null rejimi; jumper bilan: Peak rejimi |
| PLRQ: Jumperni joylashtiring yoki tortib oling | jumper yo'q: Null rejimi; jumper bilan: Peak rejimi | |
| PLRP: Jumperni joylashtiring yoki tortib oling | Jumpersiz: Q+ rejimi; jumper bilan: Q- rejimi | |
| LED | Doimiy ravishda yoqilgan | Barqaror holatda ishlash |
| Har 0,2 soniyada yoqish-o'chirish yoki o'chirish | Ma'lumotlarni qayta ishlash va nazorat nuqtasini qidirish | |
| Har 1 soniyada yoqish-o'chirish yoki o'chirish | Kirish optik quvvati juda zaif | |
| Har 3 soniyada yoqish-o'chirish yoki o'chirish | Kirish optik quvvati juda kuchli | |
| PD2 | Fotodiod bilan ulaning | PD porti fotodiodning katodini ulaydi |
| GND porti fotodiodning anodini ulaydi | ||
| Bias kuchlanishlari | In, I: I qo'l uchun yon kuchlanish | Ip: Musbat tomon; In: Salbiy tomon yoki yer |
| Qn, Qp: Q qo'li uchun yon kuchlanish | Qp: Ijobiy tomon; Qn: Salbiy tomon yoki asos | |
| Pn, Pp: P qo'li uchun yon kuchlanish | Pp: Ijobiy tomon; Pn: Salbiy tomon yoki yer | |
| UART | UART orqali boshqaruvchini boshqaring | 3.3: 3.3V mos yozuvlar kuchlanishi |
| GND: Yer | ||
| RX: Kontrollerni qabul qilish | ||
| TX: Tekshirish moslamasining uzatilishi |
1 Qutb tizim RF signaliga bog'liq. Tizimda RF signali bo'lmaganda, qutb musbat bo'lishi kerak. RF signalining amplitudasi ma'lum darajadan katta bo'lganda, qutb musbatdan manfiyga o'zgaradi. Bu vaqtda Null nuqtasi va Peak nuqtasi bir-biri bilan almashadi. Q+ nuqtasi va Q- nuqtasi ham bir-biri bilan almashadi. Qutb tugmasi foydalanuvchiga qutbni o'zgartirish imkonini beradi.
operatsion nuqtalarni o'zgartirmasdan to'g'ridan-to'g'ri.
2Kontroller fotodiodidan yoki modulyator fotodiodidan foydalanish o'rtasida faqat bitta variant tanlanishi kerak. Laboratoriya tajribalari uchun kontroller fotodiodidan foydalanish ikki sababga ko'ra tavsiya etiladi. Birinchidan, kontroller fotodiodining sifati kafolatlangan. Ikkinchidan, kirish yorug'lik intensivligini sozlash osonroq. Agar modulyatorning ichki fotodiodidan foydalansangiz, iltimos, fotodiodning chiqish oqimi kirish quvvatiga qat'iy mutanosib ekanligiga ishonch hosil qiling.
Rofea Optoelectronics tijorat elektro-optik modulyatorlar, faza modulyatorlari, intensivlik modulyatori, fotodetektorlar, lazer yorug'lik manbalari, DFB lazerlari, optik kuchaytirgichlar, EDFA, SLD lazeri, QPSK modulyatsiyasi, impuls lazeri, yorug'lik detektori, muvozanatli fotodetektor, lazer drayveri, optik tolali kuchaytirgich, optik quvvat o'lchagich, keng polosali lazer, sozlanadigan lazer, optik detektor, lazer diod drayveri, optik kuchaytirgich kabi mahsulotlar qatorini taklif etadi. Shuningdek, biz asosan universitetlar va institutlarda qo'llaniladigan 1*4 massiv fazali modulyatorlar, ultra past Vpi va ultra yuqori yo'q bo'lib ketish nisbati modulyatorlari kabi ko'plab maxsus modulyatorlarni taqdim etamiz.
Umid qilamizki, mahsulotlarimiz siz va tadqiqotingiz uchun foydali bo'ladi.
